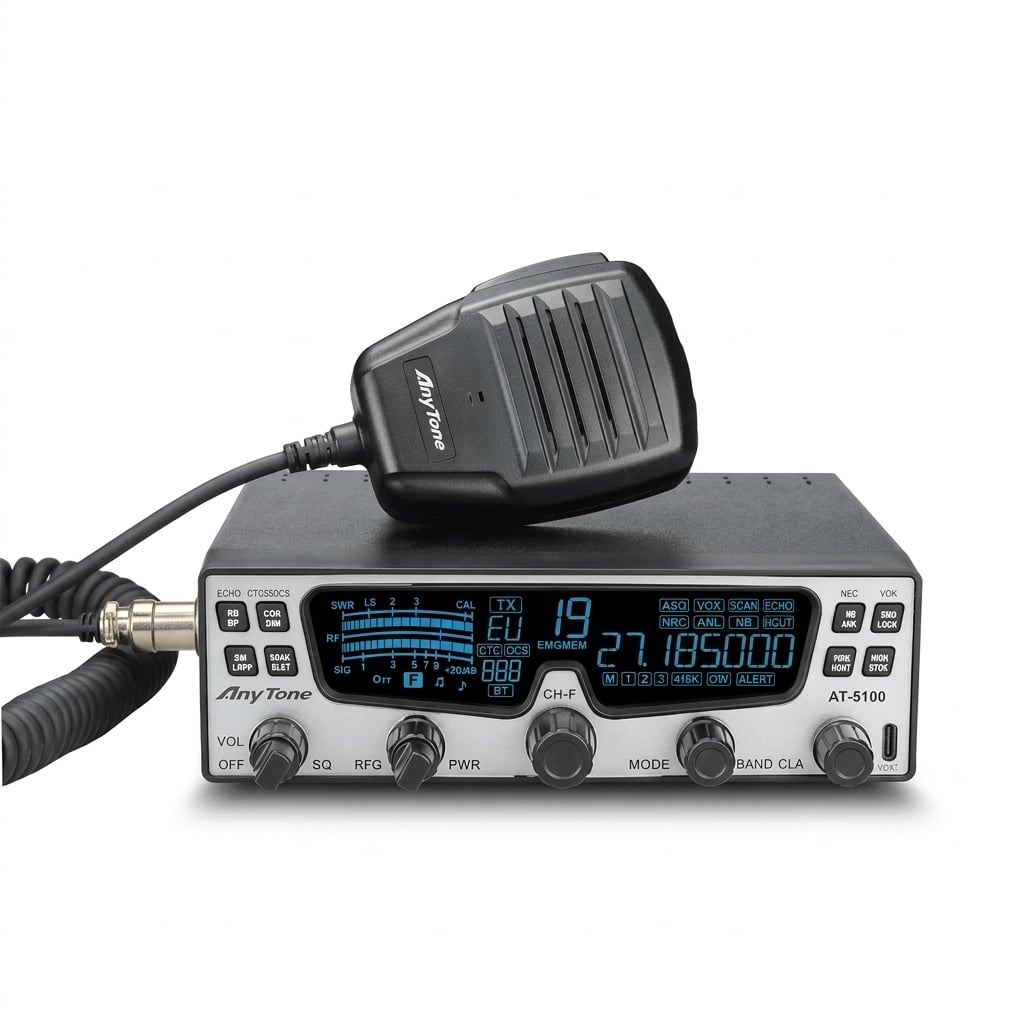

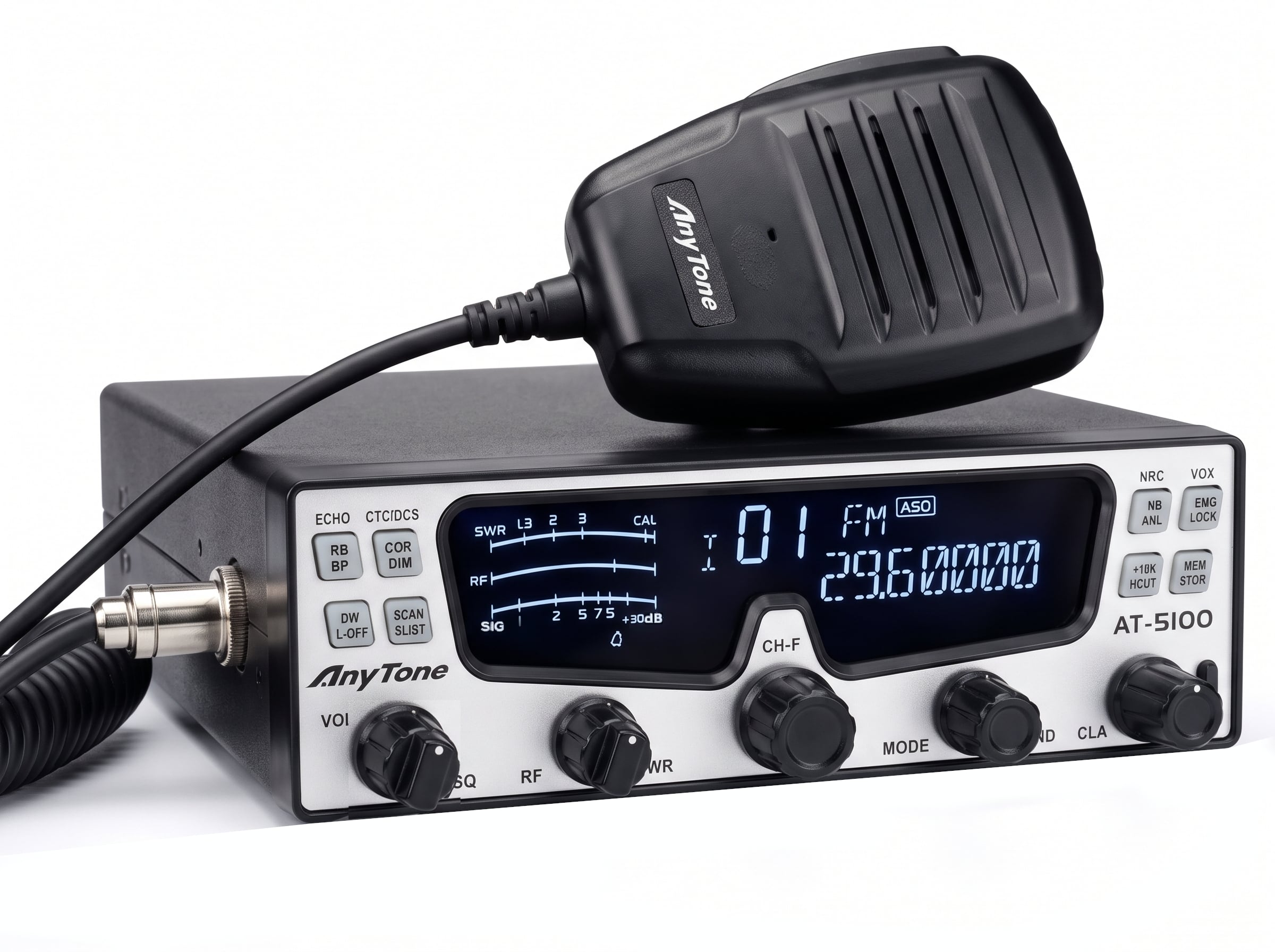

El AnyTone AT-5100BT es un transceptor móvil y de estación base de alto rendimiento diseñado para la banda de radioafición de 10 metros (28.000 a 29.700 MHz). Operativo en todos los modos principales de modulación analógica (AM, FM, USB, LSB, CW y PA), combina una arquitectura de potencia robusta (hasta 30 W en FM, 30 W PEP en SSB y 10 W con picos de 35 W PEP en AM) con conectividad inalámbrica Wireless integrada de fábrica.
Pensado para ofrecer una experiencia operativa avanzada tanto en vehículo como en cuarto de radio (shack), el AT-5100BT incorpora de serie un botón PTT Wireless remoto para el volante, permitiendo transmisiones seguras sin soltar las manos durante la conducción. Dispone de una pantalla LCD con brillo y color de retroiluminación personalizables (blanco, rojo, verde, azul, cian, púrpura y amarillo), filtros avanzados contra interferencias (Noise Blanker, ANL, filtro Hi-Cut y reducción digital de ruido NRC en recepción y transmisión), medidor integrado de potencia y ondas estacionarias (SWR), sintonización por VFO continuo y función Clarifier multifunción con ajuste independiente de TX y RX.
Ventajas principales
- Conectividad Wireless y PTT inalámbrico: Incluye pulsador PTT inalámbrico remoto para fijar al volante o tablero, facilitando una conducción segura conforme a normativa.
- Operación multimodo completa: Soporta transmisión y recepción en AM, FM, Bandas Laterales (USB/LSB), Telegrafía (CW) y Megafonía (PA).
- Potencia de salida elevada: Entrega hasta 30 W en FM, 30 W PEP en SSB y 10 W (35 W PEP) en AM con disipador térmico sobredimensionado.
- Filtros acústicos y procesado NRC: Circuitos NB/ANL, Hi-Cut y reducción digital de ruido ajustable (RX/TX NR de 5 niveles) para extraer señales débiles del ruido de fondo.
- Protecciones electrónicas activas: Protección automática por desadaptación de antena (SWR elevado) y corte por sobretensión de alimentación DC.
Aplicaciones recomendadas
Comunicaciones móviles en vehículo
Su chasis compacto y el pulsador PTT inalámbrico Wireless incluido permiten una instalación limpia en turismos, furgonetas o todoterrenos sin cables colgando hacia el volante.
Estaciones fijas de radioaficionado (Ham Shack)
Alimentado a 13,8 VDC desde una fuente de alimentación continua, rinde como equipo de base gracias a su control fino por VFO, memorias de canal, clarificador de SSB y toma trasera para llave telegráfica CW.
Contactos a larga distancia (DX) en 10 Metros
Aprovecha las aperturas esporádicas de la ionosfera en 28 MHz mediante la alta eficiencia y pegada de la Banda Lateral Única (SSB) con 30 W PEP.
Especificaciones técnicas
| Característica | Especificación |
|---|---|
| Marca y modelo | AnyTone AT-5100BT |
| Rango de frecuencias | 28.000 MHz – 29.700 MHz (Banda de 10 metros) |
| Modos de modulación | AM / FM / USB / LSB / CW / PA |
| Potencia de transmisión | AM: 10 W (35 W PEP) | FM: 30 W | SSB: 30 W PEP |
| Pasos de sintonización | 10 Hz / 100 Hz / 1 kHz / 5 kHz / 10 kHz / 100 kHz / 1 MHz |
| Conectividad inalámbrica | Wireless integrado (2402.0 – 2480.0 MHz) compatible con PTT remoto |
| Subtonos de señalización | CTCSS (38 tonos) y DCS (104 códigos) analógicos y digitales |
| Filtros de audio | NRC (reducción de ruido RX/TX 5 niveles), NB, ANL y Hi-Cut |
| Tensión de alimentación | 13,8 VDC nominal (±15%) |
| Consumo máximo | 10 A en transmisión con modulación |
| Impedancia de antena | 50 Ω no balanceada (Conector SO-239 / PL Hembra) |
| Conector de micrófono | Frontal circular metálico de 4 pines |
| Dimensiones y peso | 187 (fondo) x 175 (ancho) x 53 (alto) mm | 1,5 kg aprox. |
Características destacadas
- Transceptor móvil para radioaficionados con cobertura completa de la banda de 10 m (requiere licencia).
- Módulo Wireless integrado compatible con botón PTT inalámbrico para volante.
- Cobertura de modos AM, FM, USB, LSB, Telegrafía (CW) y Megafonía externa (PA).
- Potencia RF ajustable hasta 30 W con paso final protegido frente a estacionarias altas (SWR).
- Clarificador de precisión (Clarifier) ajustable a pasos de ±500 Hz / ±5 kHz en recepción y transmisión.
- Filtro digital NRC regulable que suprime el ruido acústico ambiental de la cabina y del canal.

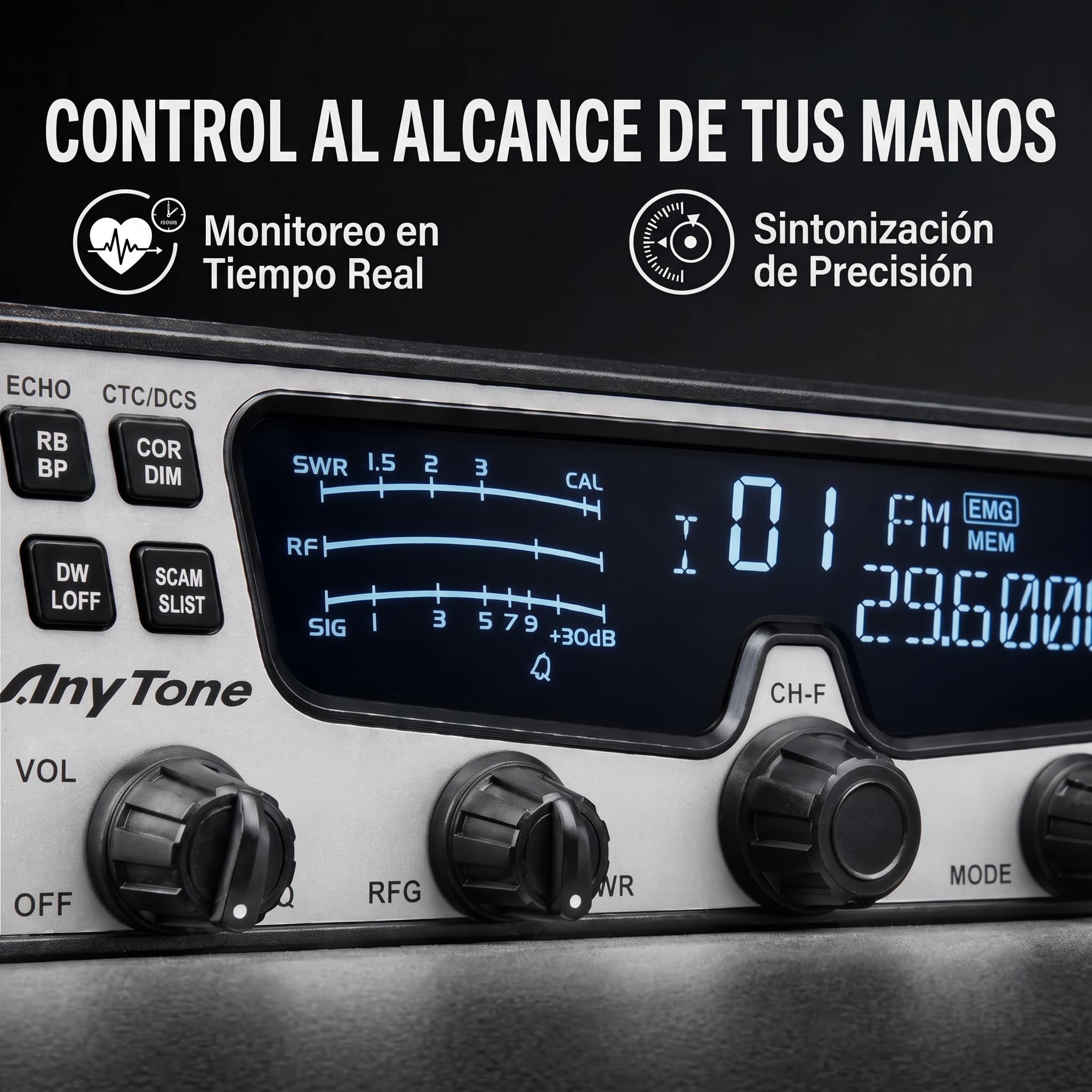

- Medidor S/RF y medidor de ondas estacionarias (SWR meter) reflejados en pantalla.
- Función de eco, Roger Beep programable, doble escucha (Dual Watch) y canal de emergencia EMG.
- Pantalla LCD de gran contraste con 7 colores seleccionables y atenuador dimmer.
- Puerto trasero USB-C para programación y personalización avanzada vía software CPS.
Contenido del paquete
- 1x Transceptor móvil AnyTone AT-5100BT.
- 1x Micrófono de mano con pulsador PTT y teclas UP/DN (conector 4 pines).
- 1x Pulsador PTT inalámbrico Wireless.
- 1x Soporte de montaje metálico para el transceptor.
- 1x Soporte para el micrófono con tornillería.
- 1x Cable de alimentación DC de 13,8 V con portafusibles aéreo y fusible de 10 A.
- 1x Fusible cilíndrico de repuesto.
- 1x Juego de tornillos de ajuste, tornillos autorroscantes y arandelas dentadas.
- 1x Manual de instrucciones multilingüe.
Preguntas frecuentes
¿Requiere licencia de radioaficionado para transmitir?
Sí, al ser un transceptor para la banda de 10 metros (28-29,7 MHz) con potencias de hasta 30 W, es necesario disponer de autorización administrativa / licencia de radioaficionado en vigor para su uso legal.
¿Cómo se conecta el transceptor a la red eléctrica o al vehículo?
Funciona a 13,8 VDC. Para vehículo, debe conectarse directamente a la batería de 12 V respetando la polaridad (rojo a positivo con fusible, negro a masa o borne negativo). En instalaciones fijas, requiere una fuente de alimentación estabilizada capaz de entregar al menos 10-12 A continuos.
¿Qué tipo de cable de antena necesita?
Utiliza una toma de antena estándar SO-239 (PL Hembra) de 50 ohmios. La antena de 10 m conectada debe estar debidamente ajustada para mantener la relación de ondas estacionarias (ROE/SWR) en valores óptimos.
