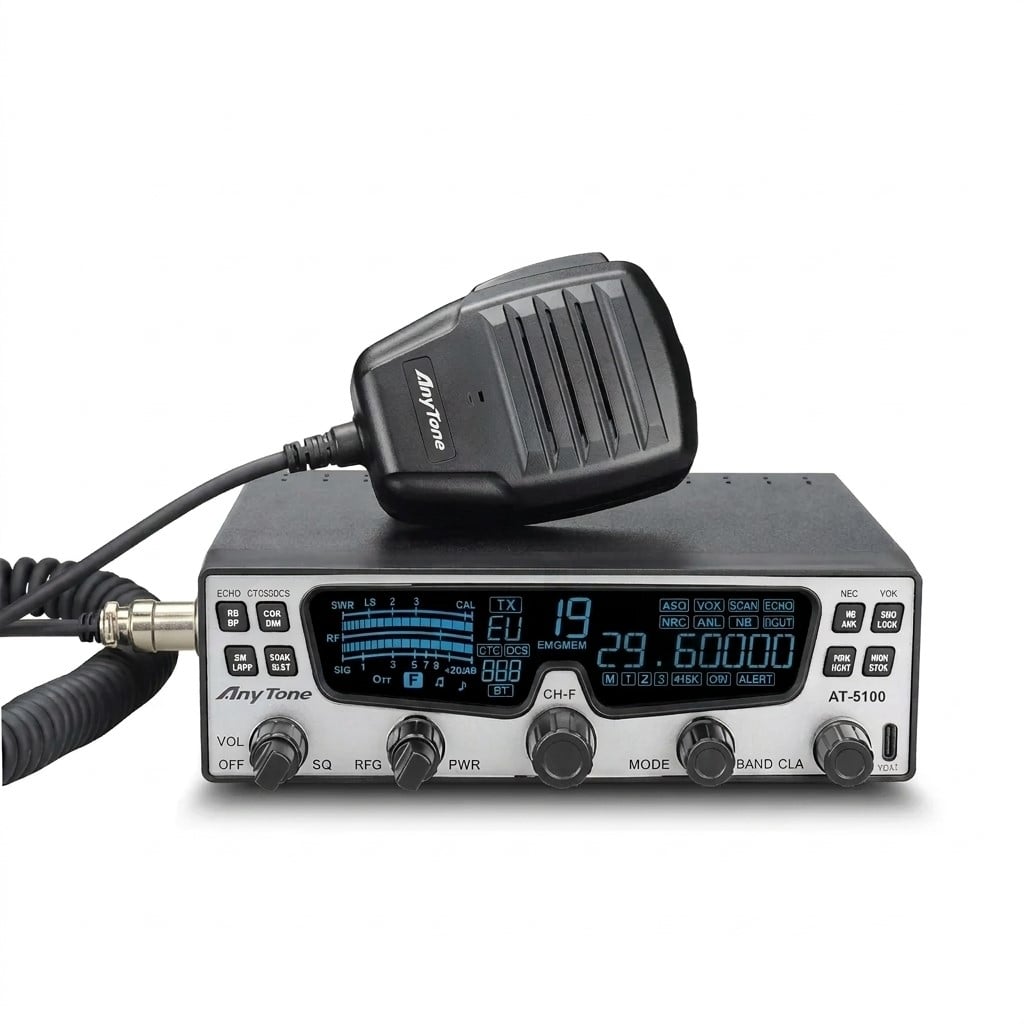

El AnyTone AT-5100 es un transceptor móvil y para estación base de alto rendimiento diseñado específicamente para la banda de radioaficionados de 10 metros (28.000 a 29.700 MHz). Operativo en todos los modos principales de modulación analógica (AM, FM, USB, LSB, CW y PA), entrega una potencia sólida y regulable de hasta 30 W en FM, 30 W PEP en SSB y 10 W (con picos de 35 W PEP) en AM, respaldada por un eficiente chasis con disipador térmico trasero.
Pensado para ofrecer un manejo intuitivo y preciso tanto en vehículo como en el cuarto de radio (shack), el AT-5100 incorpora una pantalla LCD con brillo regulable y color de iluminación seleccionable en 7 tonalidades (blanco, rojo, verde, azul, cian, púrpura y amarillo). Para garantizar recepciones nítidas en entornos ruidosos, cuenta con filtros Noise Blanker (NB), limitador automático de ruido (ANL), filtro Hi-Cut y un procesador digital de reducción de ruido NRC ajustable en 5 niveles tanto en recepción como en transmisión. Además, integra medidor digital de señal, potencia y relación de ondas estacionarias (SWR), sintonización por VFO continuo y control Clarifier multifunción con ajuste independiente de RX y TX.
Ventajas principales
- Operación multimodo completa: Transmisión y recepción en AM, FM, Bandas Laterales (USB/LSB), Telegrafía (CW) y Megafonía (PA).
- Elevada potencia de salida RF: Hasta 30 W en FM, 30 W PEP en SSB y 10 W (35 W PEP) en AM con paso final de alta disipación térmica.
- Procesamiento digital NRC y filtros de audio: Circuitos NB/ANL, Hi-Cut y filtro digital NRC de 5 niveles para limpiar el audio de estáticos e interferencias.
- Protecciones electrónicas activas: Protección automática ante desadaptación de antena (alto nivel de SWR) y corte por sobretensión en la entrada DC.
- Personalización visual y funcional: Pantalla LCD en 7 colores personalizables, función de eco, Roger Beep programable y doble escucha (DW).
Aplicaciones recomendadas
Instalaciones móviles en vehículos
Su formato estándar para salpicadero y el micrófono de mano con teclas de subida y bajada de frecuencias (UP/DN) facilitan una operación cómoda en turismos, 4×4 o autocaravanas.
Estaciones fijas de radioaficionado (Ham Shack)
Conectado a una fuente de alimentación de 13,8 VDC, ofrece un desempeño óptimo en base gracias a su VFO continuo por pasos finos, clarificador de SSB y toma trasera para llave telegráfica CW.
Contactos a larga distancia (DX) en 10 Metros
Aprovecha la propagación ionosférica en 28 MHz mediante la eficiencia de la Banda Lateral Única (SSB) y una recepción de alta sensibilidad.
Especificaciones técnicas
| Característica | Especificación |
|---|---|
| Marca y modelo | AnyTone AT-5100 |
| Rango de frecuencias | 28.000 MHz – 29.700 MHz (Banda de 10 metros) |
| Modos de modulación | AM / FM / USB / LSB / CW / PA |
| Potencia de salida RF | AM: 10 W (35 W PEP) | FM: 30 W | SSB: 30 W PEP |
| Pasos de frecuencia | 10 Hz / 100 Hz / 1 kHz / 5 kHz / 10 kHz / 100 kHz / 1 MHz |
| Subtonos de señalización | CTCSS (38 tonos) y DCS (104 códigos) |
| Filtros acústicos | NRC (reducción digital de ruido RX/TX en 5 niveles), NB, ANL y Hi-Cut |
| Tensión de funcionamiento | 13,8 VDC nominal (±15%) |
| Consumo de corriente | Hasta 10 A en transmisión con modulación |
| Impedancia de antena | 50 Ω no balanceada (Conector SO-239 / PL Hembra) |
| Conector de micrófono | Frontal metálico circular de 4 pines |
| Dimensiones y peso | 187 (profundidad) x 175 (anchura) x 53 (altura) mm | Aprox. 1,5 kg |
Características destacadas
- Transceptor para la banda de 10 metros para radioaficionados con licencia en vigor.
- Cobertura completa de modos: AM, FM, USB, LSB, CW y PA.
- Potencia regulable de hasta 30 W con protección activa frente a desajustes de antena (SWR).
- Clarificador multifunción (Clarifier) con saltos de ±500 Hz / ±5 kHz para ajuste fino en SSB.
- Filtro digital NRC regulable en 5 niveles para recepción y transmisión claras sin ruido de fondo.
- Medidor S/RF y medidor de ondas estacionarias integrados en el display.
- Pantalla LCD multifunción con selección de 7 colores y control dimmer de atenuación.
- Canal directo de emergencia (EMG), función de eco y Roger Beep programable.
- Conector USB-C en el panel trasero para programación y gestión por software CPS.
Contenido del paquete
- 1x Transceptor móvil AnyTone AT-5100.
- 1x Micrófono de mano con pulsador PTT y botones UP/DN (conector circular de 4 pines).
- 1x Soporte de montaje para la unidad principal.
- 1x Soporte para el micrófono con tornillería.
- 1x Cable de alimentación de 13,8 VDC con portafusibles aéreo y fusible de 10 A instalado.
- 1x Fusible cilíndrico de repuesto.
- 1x Kit de tornillos de ajuste, tornillos autorroscantes y arandelas dentadas.
- 1x Manual de instrucciones multilingüe.
Preguntas frecuentes
¿Se necesita licencia administrativa para utilizar este equipo?
Sí, al ser un equipo de radioaficionado que transmite en la banda de 10 metros (28-29,7 MHz) con potencias de hasta 30 W, se requiere disponer de la licencia de radioaficionado correspondiente en vigor para operar legalmente.
¿Qué requisitos de alimentación tiene?
Funciona con una tensión continua de 13,8 VDC nominal. En vehículo se debe conectar directamente a la batería de 12 V mediante el cable con fusible suministrado, mientras que en base fija requiere una fuente de alimentación estabilizada capaz de suministrar de 10 a 12 A de forma continua.
¿Qué tipo de conector de antena utiliza?
Incorpora una toma hembra estándar SO-239 (PL-259) de 50 ohmios en la parte trasera. Es fundamental conectar una antena de 10 metros previamente ajustada para mantener un nivel óptimo de estacionarias (SWR).
