Jetfon A-400 Antena de Base UHF 1/4 de Onda

  • REF: 1089
  • EAN: 8435550802293

Antena de base de UHF

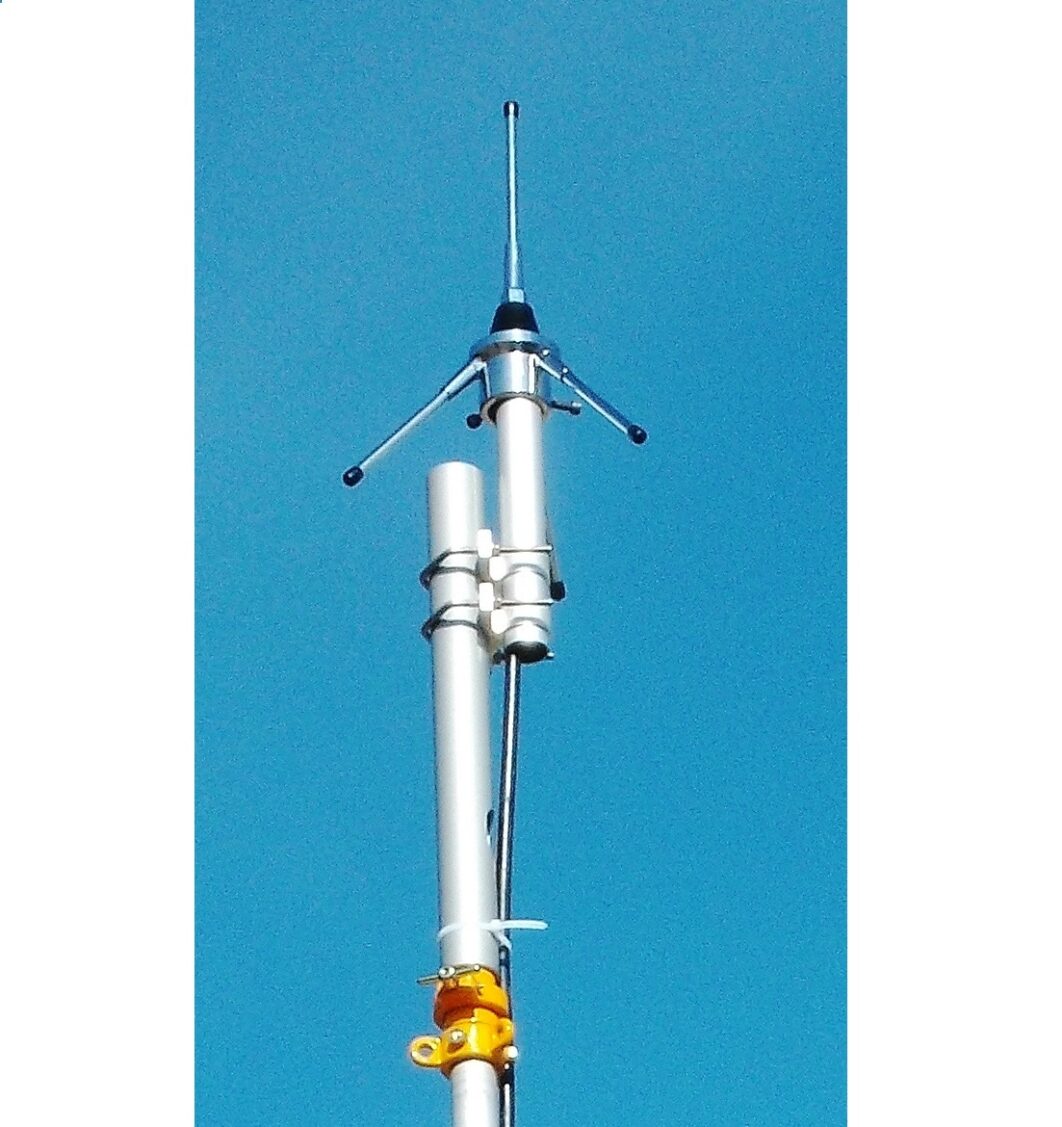

La Jetfon A-400 es una antena de base omnidireccional de 1/4 de onda diseñada para operar con alta eficiencia en la banda de UHF, cubriendo el rango de frecuencias de 400 a 470 MHz. Su estructura principal, compuesta por un elemento radiante vertical y tres radiales de plano de tierra, está fabricada íntegramente en acero inoxidable para garantizar una excepcional resistencia a la corrosión y a las inclemencias meteorológicas en instalaciones exteriores.

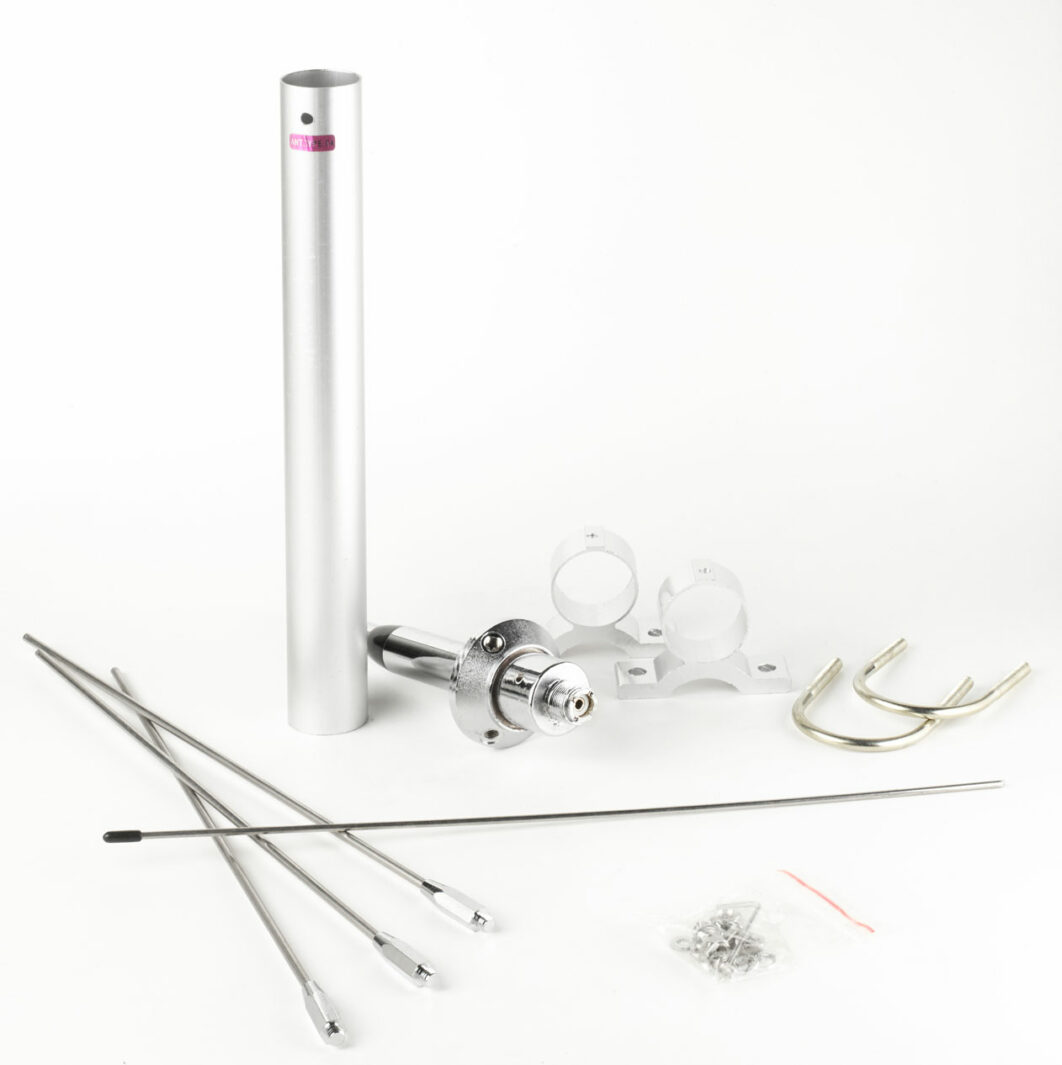

Para facilitar su montaje, el conjunto incluye un robusto tubo de soporte de aluminio y herrajes de fijación (abarcones) que permiten anclar la antena de forma segura y estable a un mástil estándar. La sintonización a la frecuencia exacta de trabajo se realiza de manera sencilla cortando el elemento radiante central, utilizando para ello la tabla de corte (cutting chart) suministrada por el fabricante. La base de la antena integra un conector PL hembra (SO-239) orientado hacia el interior del tubo de soporte, protegiendo así la conexión del cable coaxial frente a la lluvia.


Ventajas principales

  • Materiales de alta durabilidad: Elemento radiante y los tres radiales construidos en acero inoxidable rígido que soporta la intemperie sin degradarse.
  • Fijación robusta: Tubo de soporte de aluminio de pared gruesa con herrajes tipo abrazadera en U (abarcones) para un montaje en mástil seguro y antivibraciones.
  • Conexión protegida: Conector PL hembra situado en la base de la antena, quedando resguardado dentro del tubo de montaje de aluminio.




Especificaciones técnicas

Característica Especificación
Marca y modelo Jetfon A-400
Tipo de antena Base omnidireccional de 1/4 de onda con plano de tierra (3 radiales)
Rango de frecuencia 400 – 470 MHz
Potencia máxima admisible 100 W
Ganancia 9 dB
Materiales Acero inoxidable (varillas)
Conector PL Hembra (SO-239) en la base
Longitud Aprox. 52 cm / 520 mm



Haz clic aquí para ver la tabla de corte
Tabla de corte Jetfon A-400
