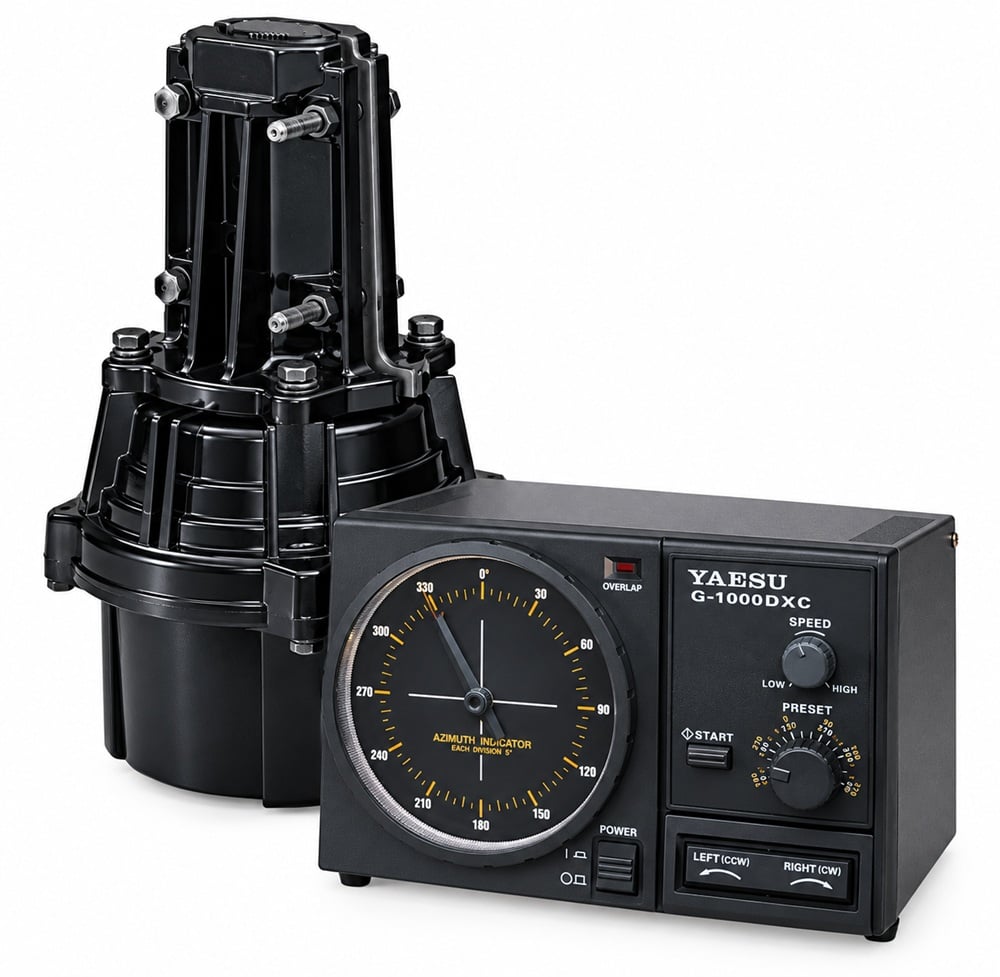

El Yaesu G-1000DXC es un sistema de rotor de antena de alta resistencia diseñado específicamente para soportar y orientar grandes agrupaciones de antenas directivas de HF y VHF/UHF en torres y mástiles autosoportados. Diseñado para satisfacer las exigencias de radioaficionados de DX, estaciones de concurso e instalaciones de telecomunicación profesional, proporciona un giro suave, silencioso y de extrema precisión controlable a distancia desde el cuarto de radio.
Su mecánica tipo concha (clamshell) aloja 98 cojinetes de bolas de doble hilera de 3/8 de pulgada que reparten las cargas axiales y el par de torsión por todo el perímetro de la carcasa de aluminio fundido recubierta de melamina. Esta estructura prescinde por completo de orificio de eje en la parte superior, eliminando de forma drástica el riesgo de filtraciones de agua o averías por corrosión. Propulsado por un motor de corriente continua (CC) de voltaje variable que elimina la necesidad de condensadores de arranque exteriores vulnerables a los cambios de temperatura, incorpora además función de posicionamiento automático PRESET, indicador radial de 450° con solapamiento y conector trasero para control informático mediante interfaz opcional.
Ventajas principales
- Capacidad para grandes antenas (Factor K = 230): Soporta directivas con una superficie de resistencia al viento de hasta 2,2 m² en torre y resiste cargas verticales directas de 200 Kg (pico momentáneo de 800 Kg).
- Mando de control inteligente con PRESET: Dial frontal que permite seleccionar el rumbo deseado y pulsar el botón START para que la antena gire y se detenga automáticamente en la marcación fijada.
- 98 rodamientos perimetrales de 3/8″: Doble pista perimetral sin orificio superior de eje para garantizar estanqueidad total y máxima durabilidad mecánica.
- Potente freno mecánico (6000 Kg/cm): Bloqueo firme frente a ráfagas de viento huracanadas, complementado con un par de rotación de 1100 a 600 Kg/cm.
- Rango extendido de 450° con solapamiento: Giro de 360° más un sector extra de 90° con LED indicador de solapamiento (OVERLAP) para evitar continuos cambios de sentido.
- Preparado para control por PC: Puerto mini-DIN EXT CONTROL en el panel posterior para conexión directa a la interfaz Yaesu GS-232B.
Aplicaciones recomendadas
Estaciones de concurso y DX en HF
Capaz de gobernar directivas tribandas o monobandas pesadas montadas en el interior de torres de celosía con cojinete de empuje.
Sistemas enfasados de VHF/UHF y seguimiento
Permite una alineación acimutal exacta para largas tiradas de elementos Yagi orientadas a contactos a larga distancia o satélites.
Especificaciones técnicas
| Característica | Especificación |
|---|---|
| Marca y modelo | Yaesu G-1000DXC |
| Referencia (SKU) | G1000 |
| Superficie máxima al viento | 2,2 m² (montaje en torre) | 0,75 m² x 0,6 m (montaje en poste/mástil) |
| Factor K admisible | 230 o inferior (K = Radio de giro en m x Peso total de mástil y antena en kg) |
| Par de frenado | 6000 Kgf-cm (434 ft-lbs) |
| Par de rotación | 1100 a 600 Kgf-cm (80 a 43 ft-lbs) |
| Carga vertical máxima | 200 Kg continuo (800 Kg carga puntual máxima) |
| Rango de rotación | 450° ± 3° (360° con 90° de solapamiento) |
| Tiempo de rotación (360°) | Ajustable entre 40 y 100 segundos (±10 s) |
| Diámetro de mástil admisible | Ø 38 a 63 mm |
| Cable de control requerido | 5 conductores (manguera de al menos 0,5 mm² para < 40 m / 0,75 mm² para > 40 m, no incluida) |
| Tensión del motor / Alimentación | 11 a 24 V CC variable | Consola: 220 V CA 50/60 Hz (0,5 A) |
| Conexión a ordenador | Conector mini-DIN 6 pines EXT CONTROL (compatible con interfaz Yaesu GS-232B) |
| Dimensiones y peso del rotador | Ø 186 x 300 mm | 3,6 Kg |
| Dimensiones y peso del controlador | 200 (An) x 130 (Al) x 193 (Pr) mm | 2,8 Kg |
Características destacadas
- Consola de sobremesa a juego con equipos de radio, con dial iluminado de 360° y visualización de acimut
- Sistema PRESET para posicionamiento automático del rumbo.
- Carátula de escala orientable intercambiable (permite centrar el Norte o el Sur arriba).
- Carcasa de aluminio inyectado tratada con resina de melamina libre de mantenimiento.
- Alineación mecánica sencilla con guía grabada en el chasis exterior (Mast Gauge).
- Tope final de carrera mecánico y electrónico con desconexión automática.
Contenido del paquete
- 1x Unidad de motor de rotador Yaesu G-1000DXC.
- 1x Unidad de controlador de sobremesa con cable de red CA.
- 1x Par de abrazaderas para mástil.
- 1x Conector metálico redondo de 7 pines para el motor con capuchón de goma estanco.
- 1x Conector rectangular de 6 pines para la consola.
- 1x Lámina plástica transparente con escala de rumbos de brújula intercambiable.
- 1x Perno pasador M8 x 95 mm con tuerca cuadrada de fijación anti movimiento.
- 4x Tornillos hexagonales M8 x 16 mm (fijación a torre).
- 4x Tornillos hexagonales M8 x 25 mm (fijación abrazadera al rotor).
- 4x Tornillos hexagonales M8 x 70 mm (fijación de abrazaderas al mástil).
- 14x Arandelas elásticas y 4x arandelas planas.
- 4x Tuercas hexagonales M8.
- 1x Fusible de repuesto de 1 A (para 220 V CA).
- 1x Manual de instrucciones de usuario.
Preguntas frecuentes
¿Cuántos hilos de cable se necesitan exactamente?
Aunque los conectores disponen de 6 y 7 pines, el conexionado del G-1000DXC requiere únicamente una manguera de 5 conductores (los pines sobrantes quedan sin conexión). Para tiradas inferiores a 40 metros se recomienda cable de al menos 0,5 mm² (#20 AWG), y para tiradas más largas, cable de 0,75 mm² (#18 AWG).
¿Se puede controlar este rotor desde un ordenador o software de libro de guardia?
Sí. La consola dispone en su panel posterior de la toma EXT CONTROL mini-DIN de 6 pines. Añadiendo la interfaz opcional Yaesu GS-232B, el rotor puede ser direccionado automáticamente mediante puerto serie RS-232 desde programas como N1MM, Log4OM, HRD o PSTrotator.
¿Es obligatorio taladrar el mástil de la antena?
Sí, el manual de Yaesu especifica realizar un orificio transversal pasante de 9 mm a 50 mm de la base del mástil para atravesar el perno de seguridad M8 x 95 mm suministrado. Este pasador bloquea mecánicamente el mástil e impide que gire en falso bajo ráfagas intensas de viento.
