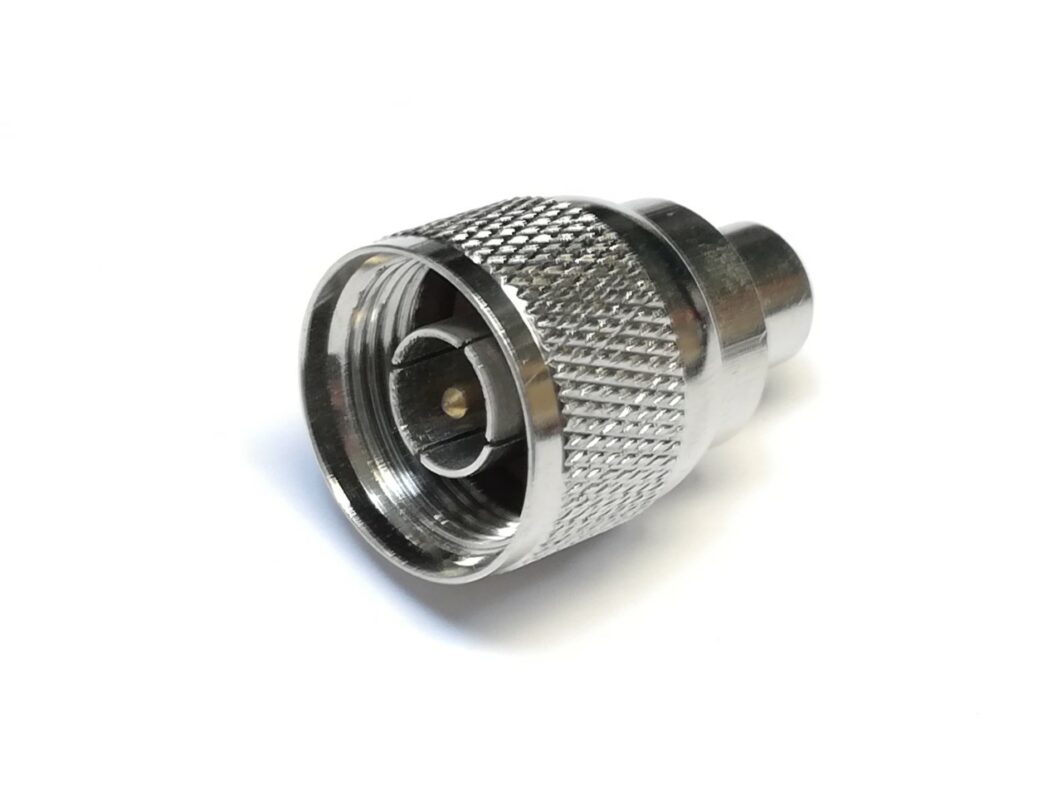

La carga ficticia (dummy load) Jetfon JTF-24 con conector N macho es un instrumento de precisión imprescindible en bancos de prueba, laboratorios de radiofrecuencia e intervenciones de campo. Diseñada para operar desde corriente continua hasta los 3 GHz con una impedancia nominal de 50 Ω (±2 %), proporciona una terminación resistiva pura y libre de reactancias para comprobar equipos de transmisión sin emitir señales al aire.
Su función principal consiste en absorber la energía de RF disipándola en forma de calor y evitando retornos indeseados hacia la etapa final de potencia. Con una potencia continua admisible de 2 W y un factor de ondas estacionarias excelente (VSWR ≤ 1,2), protege los pasos de amplificación contra averías por desadaptación, garantizando mediciones rigurosas en la puesta a punto y ajuste de transceptores, amplificadores y analizadores de redes.
¿Por qué elegir la carga de RF Jetfon JTF-24?
A diferencia de terminaciones resistivas estándar con pérdidas o desadaptaciones en frecuencias altas, la Jetfon JTF-24 destaca por un ancho de banda sobresaliente que alcanza los 3 GHz manteniendo una ROE (VSWR) inferior a 1,2. Su conector N macho con rosca de precisión y contactos de baja pérdida garantiza un blindaje electromagnético eficaz y una repetibilidad absoluta en cada conexión.
Especificaciones técnicas
| Característica | Especificación |
|---|---|
| Marca | Jetfon |
| Modelo | JTF-24 |
| Rango de frecuencia | DC hasta 3 GHz |
| Impedancia nominal | 50 Ω (tolerancia ±2 %) |
| Relación de onda estacionaria (VSWR) | ≤ 1,2 |
| Potencia admisible | 2 W (disipación continua) |
| Tipo de conector | N Macho (rosca estándar 50 Ω) |
| Temperatura operativa | -55 °C a +125 °C |
| Tipo de componente | Terminación coaxial de RF (Dummy Load) |
Contenido del paquete
- 1x Carga ficticia coaxial Jetfon JTF-24 (N Macho, 2 W, 3 GHz).
Preguntas frecuentes
¿Para qué sirve una carga ficticia en transmisores de RF?
Permite realizar pruebas de modulación, potencia o consumo sin conectar una antena radiante, evitando radiar interferencias en el espectro y disipando la señal de forma segura para proteger la etapa de salida del transmisor.
¿Puedo sobrepasar los 2 W de potencia?
La disipación en régimen continuo está tarada en 2 W. Para potencias superiores es necesario recurrir a atenuadores previos o cargas de mayor disipación térmica para evitar alterar el valor resistivo del elemento interno.
