El ICOM IC‑7300 MK2 es la evolución del legendario IC‑7300, uno de los transceptores SDR más exitosos de la historia. Mantiene su arquitectura de muestreo directo, pero incorpora mejoras significativas en rendimiento, conectividad, eficiencia y usabilidad, convirtiéndose en un equipo ideal para radioaficionados exigentes. Ofrece una recepción más limpia, menor ruido de fase, nuevas opciones de conexión modernas (HDMI, USB‑C, LAN) y herramientas avanzadas como decodificador CW integrado.
Este transceptor incluye soporte para las bandas de 5 MHz y 70 MHz, y es capaz de transmitir en las bandas de 4m y 6m.
El IC-7300MK2 dispone de una potencia de 100 W y ofrece una variedad de modos como USB, LSB, CW, AM, FM, RTTY y PSK-31.
Funciones principales:
- Tecnología SDR de muestreo directo con FPGA para señal más limpia.

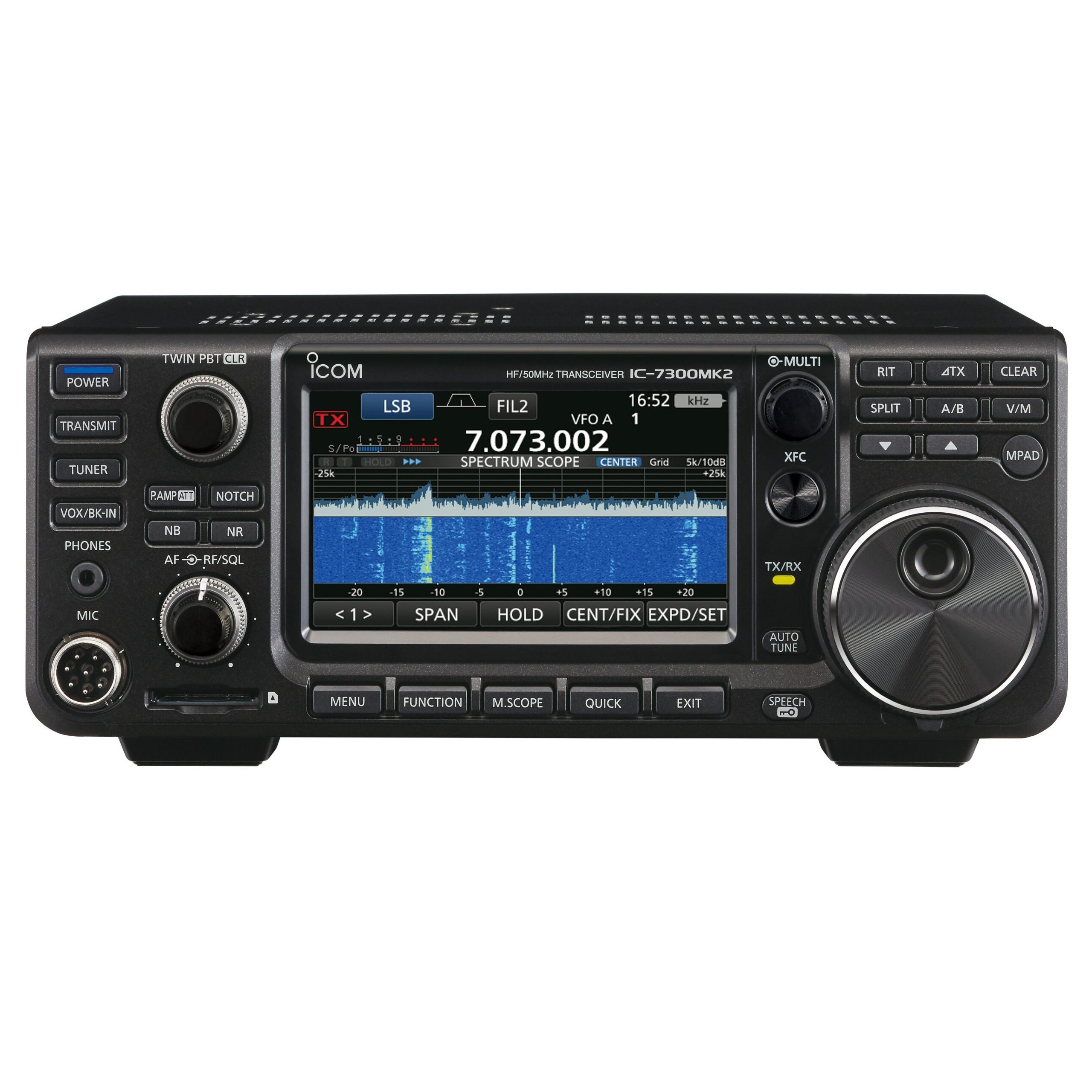

- Pantalla táctil a color de 4.3” con espectro en tiempo real y cascada.

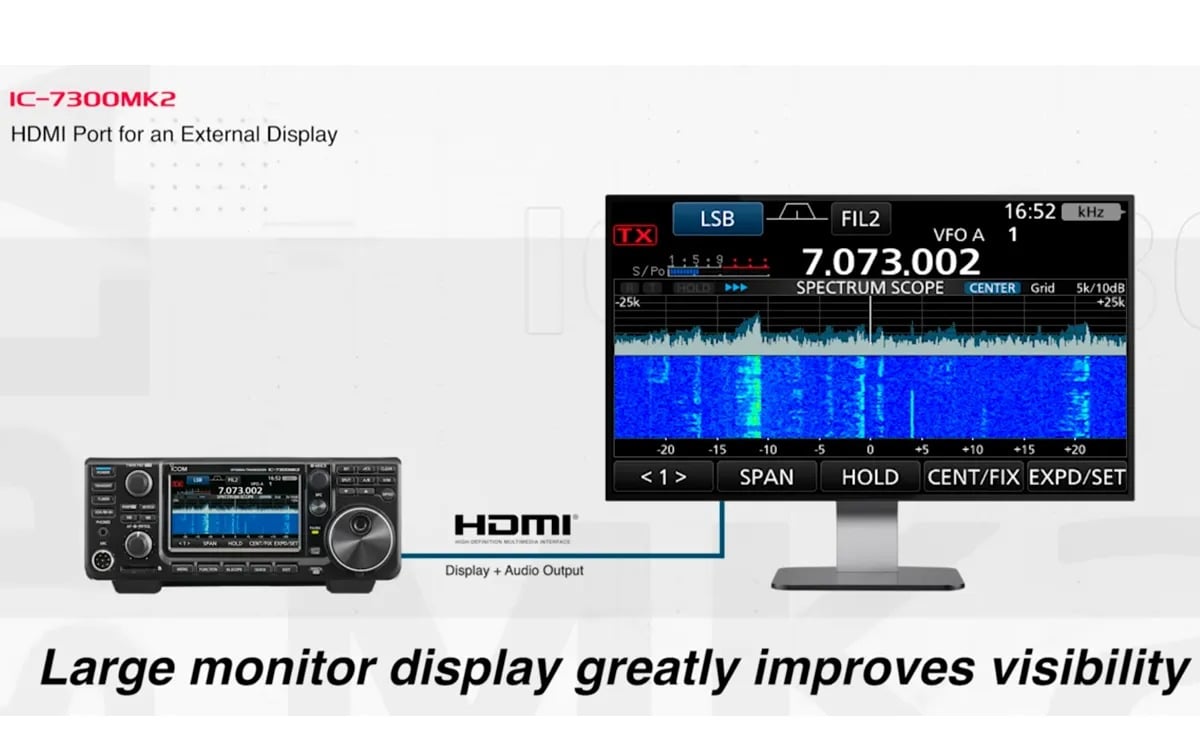

- Salida HDMI™ para monitor externo con espectro/cascada y audio.

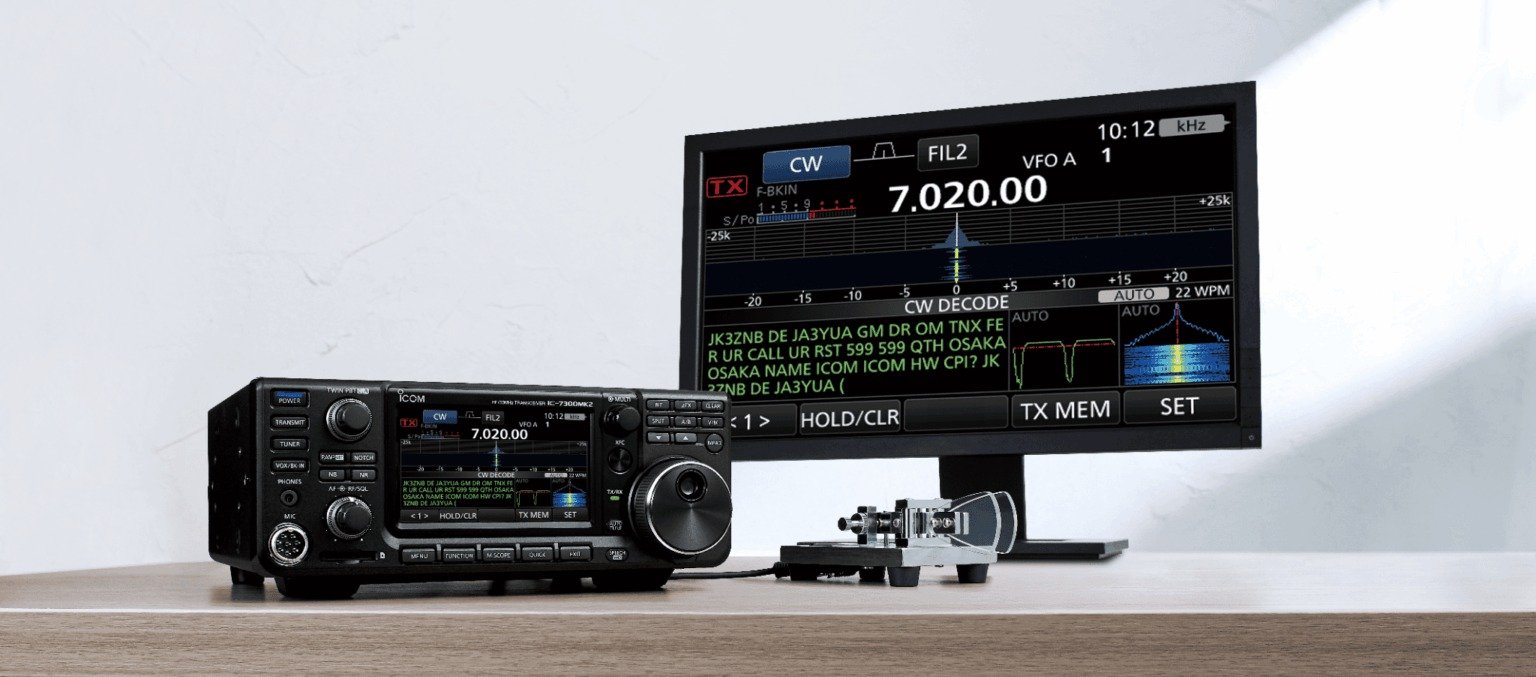

- Decodificador CW integrado, sin necesidad de PC.
- Conectividad avanzada: USB‑C con doble puerto virtual, LAN integrada para operación remota
- RX Antenna IN/OUT (SMA) para filtros, preamplificadores y antenas RX dedicadas.
- Bajo consumo en standby (0,7 A), reduciendo calor y mejorando la eficiencia.
- Compatible con HF, 50 MHz, 70 MHz y 5 MHz (según versión EU).
- Sintonizador automático de antena integrado.
Mejoras del ICOM IC-7300 MK2 sobre el IC‑7300:
- +12 dB en RMDR (de ~97 dB a ~105 dB).
- Ruido de fase notablemente menor (≈ −139 dBc/Hz).
- Nuevo puerto HDMI™ para monitor externo (no disponible en IC‑7300).
- Decodificador CW integrado (no presente en IC‑7300).
- USB‑C con doble puerto virtual (IC‑7300 usa USB‑B).
- LAN integrada para operación remota sin PC servidor.
- Consumo en espera 23% menor (0,7 A vs 0,9 A).
- RX Antenna IN/OUT dedicado.
ESPECIFICACIONES TÉCNICAS
General:
- Cobertura de frecuencias (unidad: MHz):
Receptor 0,030000 ~ 74,800000*
Transmisor 1,800000 ~ 1,999999*
3,500000 ~ 3,999999*
5,255000 ~ 5,405000
7,000000 ~ 7,300000*
10,100000 ~ 10,150000
14,000000 ~ 14,350000
18,068000 ~ 18,168000
21,000000 ~ 21,450000
24,890000 ~ 24,990000
28,000000 ~ 29,700000
50,000000 ~ 54,000000*
70,000000 ~ 70,500000* (solamente en la versión europea)
* La cobertura de la frecuencia y las distancias garantizadas difieren en función de la versión del transceptor. - Modos de funcionamiento: USB/LSB (J3E), CW (A1A), RTTY (F1B), AM (A3E) y FM (F3E)
- Número de canales de memoria: 101 (incluyendo 2 extremos de exploración)
- Impedancia de la antena: 50 Ω desequilibrada

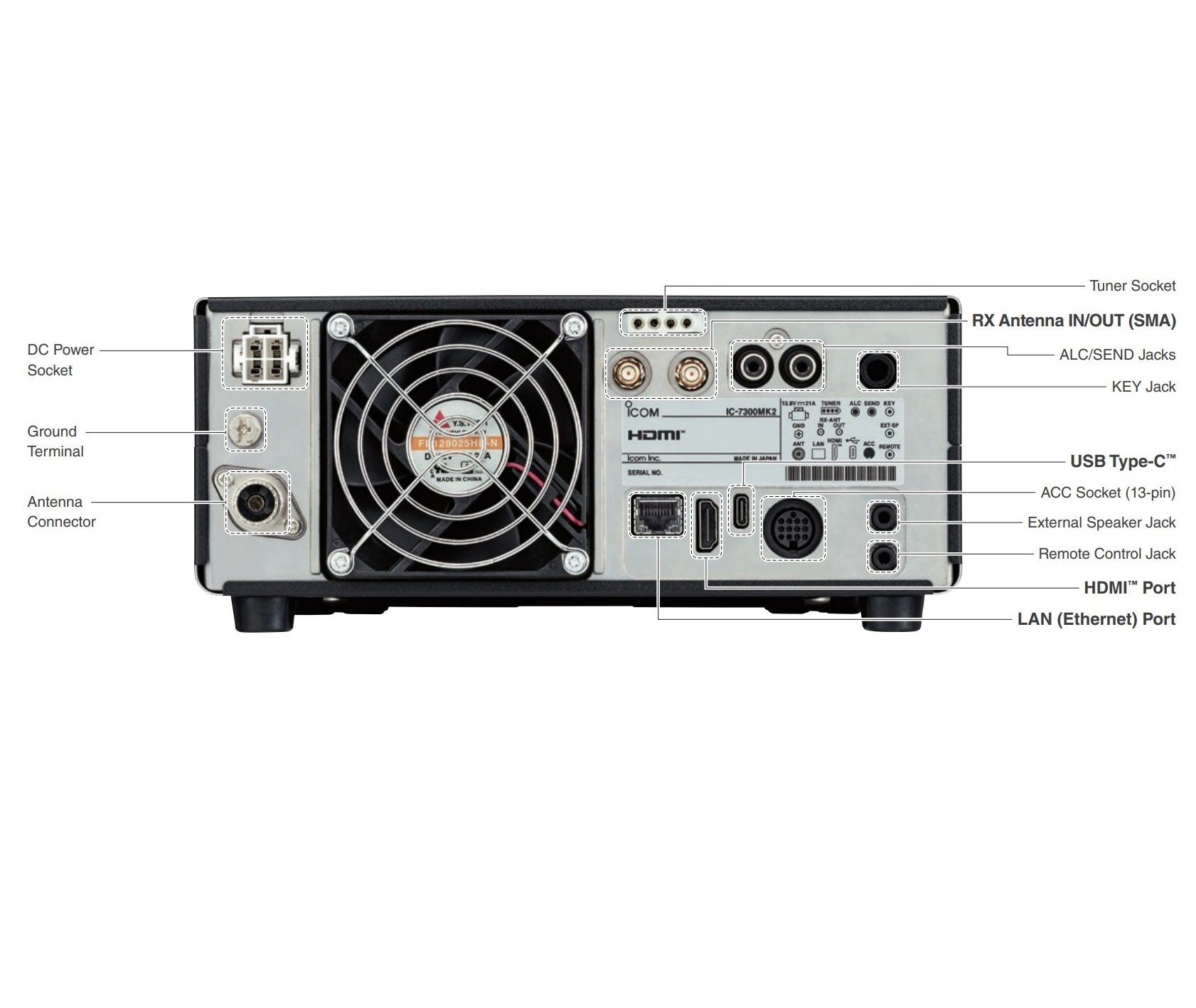

- Conector de antena:
SO-239 × 1 (para la banda HF/50 MHz/70 MHz)
SMA × 2 (para la banda HF/50 MHz/70 MHz, RX solamente) - Requisitos de la fuente de alimentación: 13,8 V CC (±15%)
- Rango de temperatura de funcionamiento: –10°C ~ +60°C, +14°F ~ +140°F
- Estabilidad de frecuencia: ±0.5 ppm o menos (–10°C ~ +60°C, +14°F ~ +140°F)
- Resolución de la frecuencia: 1 Hz
- Consumo de energía:
Recepción:
Espera 0,7 A (típico)
Audio máximo 1,25 A
Transmisión:
Potencia máxima 21,0 A - Dimensiones (proyecciones no incluidas): 240 (an.) × 94 (al.) × 237,6 (pr.) mm.
- Peso (aproximado): 4,1 kg, 9,0 lb
Transmisor:
- Potencia de salida del transmisor
Bandas HF y 50 MHz:
SSB/CW/RTTY/FM 0,6 W ~ 100 W
AM 0,125 W ~ 25 W
Banda 70 MHz*
SSB/CW/RTTY/FM 0,3 W ~ 50 W
AM 0,075 W ~ 12,5 W
* Dependiendo de la versión del transceptor. - Sistema de modulación:
SSB Modulación digital PSN
FM Modulación digital de reactancia
AM Modulación digital de potencia baja - Emisiones espurias:
Armónicos:
–50 dB o menos (1,8 ~ 28 MHz)
–63 dB o menos (banda 50 MHz)
–60 dB o menos (banda 70 MHz)
Emisión fuera de banda:
–40 dB o menos (1,8 ~ 28 MHz)
–60 dB o menos (banda 50 MHz)
–60 dB o menos (banda 70 MHz) - Supresión de portadora: 50 dB o más
- Supresión de banda lateral no deseada: 50 dB o más
- Impedancia del micrófono: 600 Ω
Receptor:
- Sistema de recepción: Superheterodino de muestreo directo
- Frecuencia intermedia: 1.ª 12 kHz
- Sensibilidad (Filtro: SOFT):
SSB/CW (BW=2,4 kHz, 10 dB S/N)1,8 ~ 29,999999 MHz –16 dBμV (0,16 μV) o menos
Banda 50 MHz –18 dBμV (0,13 μV) o menos
Banda 70 MHz* –16 dBμV (0,16 μV) o menos
* Dependiendo de la versión del transceptor.
AM (BW=6 kHz, 10 dB S/N)
0,5 ~ 1,8 MHz +22 dBμV (12,6 μV) o menos
1,8 ~ 29,999999 MHz +6 dBμV (2,0 μV) o menos
Bandas 50 MHz y 70 MHz 0 dBμV (1,0 μV) o menos
FM (BW=15 kHz, 12 dB SINAD)
28,0 ~ 29,7 MHz –6 dBμV (0,5 μV) o menos
Bandas 50 MHz y 70 MHz –12 dBμV (0,25 μV) o menos
L P.AMP1 está activado en la banda HF y P.AMP2 está activado en la bandas 50 MHz y 70 MHz. - Sensibilidad para la versión europea (Filtro: SOFT):
SSB (BW=2,4 kHz, 12 dB SINAD)
1,8 ~ 2,999999 MHz +10 dBμV emf o menos
3,0 ~ 29,999999 MHz 0 dBμV emf o menos
Bandas 50 MHz y 70 MHz –6 dBμV emf o menos
AM (BW=4 kHz, 60 % de modulación, 12 dB SINAD)
1,8 ~ 2,999999 MHz +16 dBμV emf o menos
3,0 ~ 29,999999 MHz +6 dBμV emf o menos
Bandas 50 MHz y 70 MHz 0 dBμV emf o menos
FM (BW=7 kHz, 60 % de modulación, 12 dB SINAD)
28,0 ~ 29,7 MHz 0 dBμV emf o menos
Bandas 50 MHz y 70 MHz –6 dBμV emf o menos
L P.AMP1 está activado en la banda HF y P.AMP2 está activado en la bandas 50 MHz y 70 MHz. - Sensibilidad de silenciamiento (umbral):
SSB +15 dBμV (5,6 μV) o menos
FM –10 dBμV (0,3 μV) o menos
P.AMP1 está activado en la banda HF y P.AMP2 está activado en la bandas 50 MHz y 70 MHz. - Selectividad (Filtro: SHARP):
SSB (BW=2,4 kHz):2,4 kHz o más/–6 dB y 3,4 kHz o menos/–40 dB
CW (BW=500 Hz):500 Hz o más/–6 dB y 700 Hz o menos/–40 dB
RTTY (BW=500 Hz):500 Hz o más/–6 dB y 800 Hz o menos/–40 dB
AM (BW=6 kHz):6,0 kHz o más/–6 dB y 10 kHz o menos/–40 dB
FM (BW=15 kHz):12,0 kHz o más/–6 dB y 22 kHz o menos/–40 dB - Rechazo de imagen y audio espurio:SSB/CW/AM/FM
Banda HF: 70 dB o más
Bandas 50 MHz y 70 MHz: 70 dB o más ( excepto para solapamiento ADC: 124,032 MHz – frecuencia RX) - Potencia de salida de audio: 2,5 W o más (carga 8 Ω, 1 kHz, distorsión 10 %)
- Impedancia de salida AF: 8 Ω
- Rango variable RIT: ±9,999 kHz
CONTENIDO
- Transceptor ICOM IC‑7300 MK2
- Filtro antiparásitos (OPC-1457R)
- Micrófono (HM-219)
- Conectores varios
- Manual de instrucciones
